Kernveurdeile
Effisjent & Nauwkeurig Spotlasse
Profiteert vaan de herhaolde positioneringsnauwkeurigheid vaan ±0,05 mm en controleert de drökpositie, klemkrach en krach-percies op de tied vaan puntlasselektrode, boedoor ‘n uniforme nuggetgrootte en treksterkte veur eder laspunt weurt gezörg. ‘t Elimineert effectief inconsistente laskwaliteit veroorzaak door manueel bedieningsfoute. Veur kolom-type spotlasrobotte, es ut werkstuk is geklemd en op de gereidsjap is geplaats, maak ‘t meer-asverbinding meugelik um op meer-hoekposities te lasse, wat de hulpwerksure die weure besteid aan de vervanging en aanpassing vaan gereedsjap aanzeenlek vermindert.
Flexibele aanpassing aan meerdere scenario’s
De robot is oetgerös mit 6-graode-vaan-vrijheidsflexibele bewegingsprestaties en compatibel mit puntlassepistole vaan versjillende specificaties. ‘t Kin flexibel bewegingsbaan aanpasse veur dichte puntlas vaan klein precisie-ónderdeile en ouch veur multi-puntslas vaan middelgrote werkstukke, zoonder frequente apparatuur te vervange of gereedsjapswijziging.
Zeer consistente laspunte & stabiele productkwaliteit
Tijdens robotlasse weure uniforme klemdrök en procesparameters toegepas op eder laspunt, wat oetmuntende consistentie oplevert in de massaproductie en defecte producte drastisch vermindert. Stabiele nuggetkwaliteit verlieg herwèrking, aafvalmateriaol en kwaliteitsinspectiewerkbelasting, wat kwantificeerbare kwaliteits- en kosteveurdeile bringk veur de productie vaan body-in-witte en plaatmetaole subsamestèllinge.
Stabiel gebruuksfrequentie vaan apparatuur & gemekelek oonderhoud
De holle pols gebruuk ‘n interne kabelrouteringsstructuur um kabelsjlijtage te veurkómme, wat stabiele werking vaan de apparatuur en veurspelbare oonderhoudscycli garandeert.

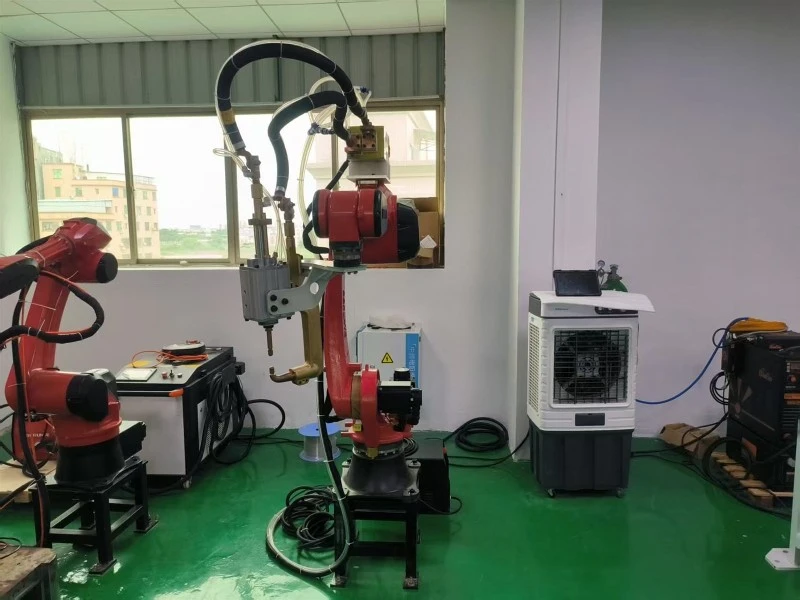

On-fysiek objekdiagram
Hooftechnische parameters
| Parametercategorie | Specificatie |
|---|---|
| As | 6-as |
| Maximum lading | 20 kg |
| Armspan (bereik) | 1895 mm |
| Herhaol positienauwkeurigheid | ±0,05 mm |
| Maximum snelheid | J1: 110 graod /s, J2: 146 graod /s, J3: 134 graod /s, J4: 273 graod /s, J5: 240 graod /s, J6: 375 graod /s |
| Bewegingsbereik | J1: ±155 graod , J2: -140 graod /+65 graod , J3: -75 graod /+110 graod , J4: ±180 graod , J5: ±115 graod , J6: ±360 graod |
| Gewiech vaan apparatuur | Ca.. 230 kg |
| Besjermingsklasse | Pols: IP54, Body: IP40 |
| Installatie-umgeving | Bedieningstemperatuur: 0~40 graode, Optimale temperatuur: 15~25 graode, Vochtigheid: 20~80% RH (neet-condenserend) |
| Lochtoevoerdrök | 0,5~0,7 MPa |
| Stroomveurziening | 220V ±10%, 50/60Hz |
| Toegestaon drejmoment | J4: 52 N·m, J5: 56 N·m, J6: 51.2 N·m |
| Toegesjtange traagheid | J4: 0,664 kg·m2, J5: 1,12 kg·m2, J6: 0,397 kg·m2 |
| Kernonderdeile | Carrosserie, Servomotore, Tandwielvermindere, Elektrische oonderdeile – allemaol merk BORUNTE |
| Smeervolume | J1: 1400 mL, J2: 1000 mL, J3: 800 mL, J4: 250 mL |
| Slijtage onderdeile | Distributieriem MBT233080505, 5M-8, 85 tanden |
| Accessoires | USB-station inbegrepe |
Werkprincipe en proces
‘t Kernwerkproces vaan de spotlasrobot is wie volg:
- Positionering en bevestiging vaan werkstuk De operateurs plaotse de werkstukke die spot- motte weure gelas op speciale gereedsjapsfixture. De perceize bevestiging vaan werkstukke weurt gerealiseerd via de positioneringspenne en persapparate vaan de armatuur, zoetot de lasposities consistent zien mèt de posities die in ‘t robotprogramma zien ingesjtèld.
- Parameterinstelling en programma-oproepe Selecteer ‘t euvereinkomstig puntlasprogramma veur ‘t werkstuk via de teach-hanger en bevestig parameters, boe-oonder lasstroum, krach-doer en elektrodedrök. Es de parameteraanpassing nuudig is, kinne aanpassinge en opsjlaag direk weure aafgerond op ‘t aanraaksjerm vaan de touwgeleurde lasmachine zoonder ‘t ganse programma te hersjrieve.
- Automatische spotlasbewerking Naodat de apparatuur is gestart, drijf de robot de puntlassepistool nao de ierste laspositie volgens programma-instructies. De laspistool druk iers op ‘t oppervlak vaan ‘t werkstuk en pas de veurafgestelde drök touw, daan weurt de lasstroum aongesjakeld um energie-lasse te veure veur de ingestelde doer en ‘n nugget te vörme. Es ‘t lasse is aafgerond, laot ‘t lassepistool de druk los en tilt ‘t umhoeg. De robot verplaots de laspistool daan nao de volgende laspositie en herhaolt de bovestaonde bewerkinge totdat alle spotlastake klaor zien.
- Voltooiing en reset vaan bediening Naodat alle puntlasprocedures zien voltooid, drijf de robot de laspistool trök nao de thoespositie. Naodat de controlekabels zien aangesjlote, raak de gereedsjapsapparatuur automatisch los. De bediening verwijdert de aafgemaakde gewelste werkstukke, en de apparatuur steit veur de lassinstructies vaan de volgende batch werkstukke.
3D-simulatiediagram
Sluit-diagramme vaan eder oonderdeil
Toepassingsscenario's
| Categorie vaan toepassingsscenario’s | Specifieke toepassingsobjecte | Toepasbare Materiale |
| Autoproductie | Carrosseriepanelen (voertuigdeure, autodake, kofferbakdeksels), dwarsbalke vaan frame, zitframe, beugels vaan instrumentpaneel | Laag-koolstofstaol, staol mit hoeg-sterkheid, gegalvaniseerd staalplate |
| Hardwareprodukte | Metalen meubelkoders (tafel- en stoelsteuners, kledingkastkames), splitsing vaan gereedsjapsdoos, hardware-fittings (scharniere, verbindingsstukke) | Laag-koolstofstaal, roestvrij staal, messing |
Gebruiks- en onderhoudsgids veur spotweldingrobot
Milieuvereiste
Temperatuur: -5 graod -45 graod
Relatieve vochtigheid Minder dan of geliek aan 85%
Vermijd sterke elektromagnetische störring en corrosieve gasse; besjermende baffels kinne weure toegeveug um te veurkoume dat slag last.
Initiële debuggingfocus
Kalibreer de aafwieking tösse ‘t lasklemcentrum en de robotas um veur nauwkeurige lasse te garandere.
Controleer de uniformiteit vaan de klemkrach vaan de lasklem en de normaliteit vaan ‘t circuit.
Pas de lasparameters aan en voer testlasse oet um de laskwaliteit te bevestige.
Routineonderhoud
Daageliks: Controleer de slijtage vaan de elektrode, reinigen lasslak en olie en controleer de elektrodeverbindingsdrade.
Weekelijks: Controleer de smering vaan de verbinding, de lochdrök in de cilinder en de lekke vaan de lochpijp.
Maondeliks: Kalibreer de stroom en -spanning vaan de lasmachine, controleer de koelventilator, reinigen sjtóf en kalibreer de nauwkeurigheid vaan de positie vaan de apparaat.
Video's veur klantezake
Bedriefsprofiel
Chuanglida is ‘n professionele fabrikant vaan complete spotlasrobotte en ‘n one-leverancier vaan laswerkstations. Ver levere individuele robots en volledig geïntegreerde turnkey-oplossinge. We kinne productbrochures, 3D CAD-teikeninge en robotliechaamsinspectierapporte levere. Mit standaard exportverpakking levere ver ós producte euver de ganse wereld.
FAQ
V: Wie kinste de definitieve en nauwkeurige apparatuurparameters bevestige?
A: Geef de teikeninge vaan ‘t werkstuk, ‘t materiaal en de dikte vaan de plate, de dagelikse productiecapaciteit en de doellascyclus. Ver zulle un officieel parameterbevestigingsblaad oetgeve, same mit de offerte.
V: Kinne ver aanvraoge veur steekproefteste of verificatie vaan lasseproces?
A: Proeflasse kin weure geregeld es de procesveurwaarde zien voldoon um de laskwaliteit vaan werkstukke te verifiëre veurdat ‘n bestelling geplaats weurt.
V: Wat is de minimum besjtelhoeveelheid en de standaard leveringstied?
A: De minimum besjtelhoeveelheid en de leveringstied variëre aafhankelik vaan ‘t machinemodel en de aangepaste vereiste. Flexibele MOQ is besjikbaar veur de ierste proefbestelling, en de exacte leveringsperiode veur eur projek weurt in de offerte gespecificeerd. Geer kin us informere euver eur projekplanning, en ver zulle un redelik productieplanning en leveringsplan veurzien.
V: Kins se op-installatie-, inbedriefstellings- en relevante technische opleidingsdeenste levere?
A: Ozze bedrief biedt installatie op locatie, inbedriefstelling vaan apparatuur en professionele technische trainingsdeenste euver de ganse wereld. Online technische begeleiding op afstand is ouch besjikbaar. Geer kin de servicemodus flexibel keze volgens de werkeleke vereiste vaan eur projek.
