Productintroductie
Programmere-Gratis sjildere Robot is un robot die automatisch kin sjildere zoonder te programmere. ‘t Kin in bulk besteld en aangepas weure.
Hooftechnische parameters
| Parameter | Specificatie |
|---|---|
| Armspan | 1587 mm |
| Herhaol positienauwkeurigheid | ±0,05 mm |
| Maximum lading | 10 kg |
| Stroomcapaciteit | 5,06 kVA |
| Gewicht vaan apparatuur | ~152 kg |
| Besjermingsklasse | Pols IP54, Lichaam IP40 |
Veurdeile en toepassingsvelde
(I) Kernveurdeile
Hoog-Precisie Spuit:De herhaolde positioneringsnauwkeurigheid ±0,05 mm verzekert de perceize beweging vaan de spuitpistool langs de veurafgestelde baan.
Stabiele laadcapaciteit:De robotarm kin ‘n maximale lading vaan 10 kg drage, wat ‘n stabiele steun beejt veur de spuitpistool en extra leidinge, wat ongelieke spuit veroorzaak door ladingschommelinge veurkomt.
Flexibele aanpasbaarheid:Door ‘n 6-as robotarmontwerp te gebruke, kin de eind-effector 360 graode dreije, door concave oppervlakke, rechte heuk en geboge oppervlakke te bedèkke, wat de probleme vaan blinde plekke en oongelieke dikte bij handmatige spuite oplos.
Hoog-Efficiëntie Bewerking:De Programming Free Painting Robot, oetgerös mit ut Huacheng-controlesysteem, heet gein programmering nuudig; ‘t kin automatisch spuite nao ‘n enkele lesdemonstratie. Ein erm kin ongeveer 10 veerkante meter per oor spuite.
Duursaam:De carrosserie is gemaak vaan aluminiumlegering vaan loch- en ruimtevaart-kwaliteit en hoeg-sterkde staol, mit ‘n IP54 polsbesjerming en IP40 bodybesjerming, die verfcorrosie en sjtóf weersjtaon, en heet ‘n levesduur vaan mie es 8 jaor.
(II)Toepassingsvelde en compatibele materiale
| Toepassingsveld | Specifieke veurwerpe | Materiale & Verfsoorte |
|---|---|---|
| Auto-onderdeile | Bumperbeugels, deur scharniere, decoratieve motordeksels, wielnaafdoppe | Koud-gewals staal, 6061 aluminiumlegering, PP + glaasvezelcomposiete; Amino bakverf, acryl email |
| Hardware Tools | Behuizinge veur elektrische gereedsjap (b.v. boor, sleutels), deurslotpanelen, behuizinge veur hydraulische oonderdeile | Gegalvaniseerd staol, zinklegering, gegote aluminium; Epoxy-esterverf, bovenlaag vaan polyurethaan |
| Gebruikeselektronica | Onderhoes veur laptops, slimme luidsjprekerbehuizinge, kleine metaole panele veur apparate | ABS, PC/ABS-legering, geanodiseerd aluminium; UV-harbare verf, matte acrylverf, weer-bestendig polyesterpoeder, fluorkoolstofpoeder, stein-achtig poeder |
(III)Op-simulatie en structureel aafsluiting-weergave

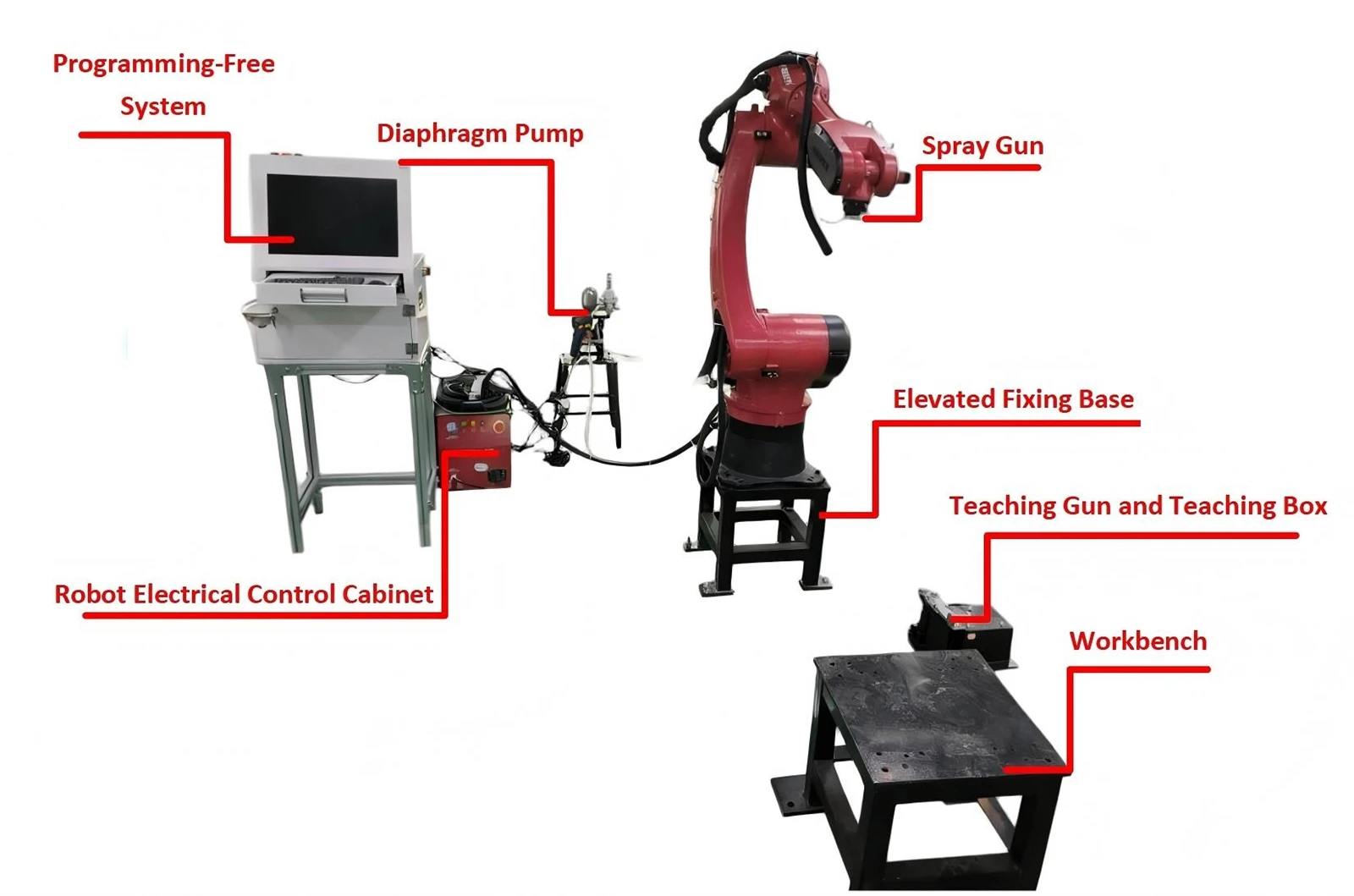

Figuur 2.1 On-fysiek objekdiagram
Diafragmapomp
Programmere-Vrije Systeem
Spuitpistool
Lierpistool en lierbox
Robot Elektrische Regelkabinet
Verheugde bevestigingsbasis/werkbank
Figuur 2.2 Sluit-diagramme vaan eder oonderdeil
De kernwerkstroum is wie volg:
Opstelling vaan ‘t werkstuk: Bevestig ‘t werkstuk op de werkbank um ‘n nauwkeurige positie te verzekere en bewaeging te veurkómme. Controleer de verfniveaus en bevestig dat de verbindinge vaan de membraanpomp veilig zien.
Opstarte vaan ‘t systeem: Start ‘t controlesysteem en de membraanpomp. Pas de verftoevoerdrök aan volgens de verfviscositeit veur ‘n stabiele levering nao de spuitpistool.
Trajectonderwies: Houd de lespistool vast en demonstreer ‘t veurgestèlde spuitpaad einmaol. ‘t Systeem registreert de baan automatisch; re-teach es aafwiekinge optrejje.
Parameterinstelling: Bevestig de traject en stel spuitparameters in wie spuitsnelheid, verffilmdikte en droogtied.
Automatische spuit: Start de robot. ‘t Beweegt de spuitpistool langs ‘t opgenome paad onderwieles dat de diafragmapomp verf levert. Controleer de kwaliteit vaan de verffilm en gebruuk noodstop indien nuudig.
Voltooiing & Reiniging: Nao ‘t spuite, resetteert de robot en stopt de verftoevoer. Verwijder ‘t werkstuk veur inspectie en reinig de spuitpistool um verstopping vaan de spuitkop te veurkómme.
Bedieningsumgeving, veiligheid en oonderhoud
Vereiste veur werkomgeving
Gebruuk in un good-geventileerde, explosiebestendig werkplaats.
Houw de temperatuur op 5-38 graode en de relatieve vochtigheid op 35-65%.
Vermijd sjtóf of olie-besmette gebeeje um te garandere dat de verf goed hech.
Onderhoud vaan kernonderdeile
Controleer de spuitpistool op verstoppinge; reinigen mit oplosmiddel of vervange indien nuudig.
Controleer de membraanpompafdichtinge um lekkages te veurkómme.
Maak regelmaotig de interface vaan ‘t lierpistoolpaneel en ‘t controlesysteem schoon.
Veiligheidsmaotregele
Installeer -besjermende hekken; beperke toegang allein veur operators.
Operateurs motte gaasmaskers, beschermende bril en oplosmiddelbestendig handschoene drage.
Raak neet aon bewegende oonderdeile of de spuitpistool tijdens ‘t gebruuk.
Onderhoudsschema
Daageliks: Controleer de boute en de verfleiding op sjaoj.
Weekelijks: Verzeker de vloeiende bewaeging vaan de robotarmasse; smeerolie aanbrenge.
Um de 2 weke: Reinig de resverf in de materiaalvat.
Maandeliks: Inspecteer de elektrische isolatie; back-up data vaan de spuitbaan.
